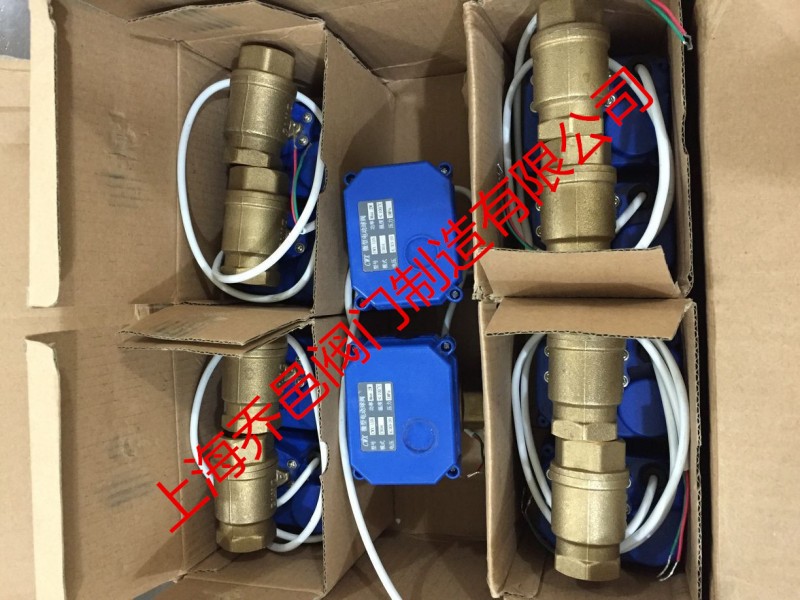

CWX-15N微型電動球閥CWX-15Q

   日期:2018-06-02     來源:上海喬邑閥門制造有限公司    作者:上海喬邑閥門    瀏覽:136    評論:0
核心提示:CWX-15N微型電動球閥CWX-15Q、CWX-15Q/N專用水控及自控設備的微型電動閥,有特殊功能快開快閉開關時間3-5秒,開關次數可達10萬次,是閥門行業中的精品。產品適用于熱計量表、中央空調風機盤管、消防噴淋、高校節水、自動控制系統、工業自控等小型設備、節水器具、飲用水設備。

精心為您推薦【CWX-15N微型電動球閥CWX-15Q】是上海喬邑閥門制造有限公司生產銷售的主要產品之一,公司常年備有大量庫存現貨以出廠價直銷,我們一直努力為客戶提供全套工業閥門的解決方案,讓客戶購買到物美價廉的產品,歡迎咨詢13817273199選購!

產品簡介:

CWX-15N微型電動球閥CWX-15Q、CWX-15Q/N專用水控及自控設備的微型電動閥,有特殊功能快開快閉開關時間3-5秒,開關次數可達10萬次,是閥門行業中的精品。產品適用于熱計量表、中央空調風機盤管、消防噴淋、高校節水、自動控制系統、工業自控等小型設備、節水器具、飲用水設備。

公司名稱:上海喬邑閥門制造有限公司

聯 系 人:王經理

聯系電話:021-31263567

手機號碼:13817273199



公司網址:http://www.shqyv.com/

CWX-15N微型電動球閥CWX-15Q
產品特點:

★可以在開水房中使用,是替換電磁閥的優良產品
1、POM齒輪與金屬齒輪相互配合結構,將POM齒輪用在高速級減小齒輪傳動噪音,同時低速級采用金屬齒輪,保證齒輪的可靠性。
2、使用壽命長,開關次數10萬次以上.
3、電氣限位和機械限位一體化設計,定位準確,一致性較高,杜絕執行器連轉的可能.
4、執行器和閥門可以多角度裝配,方便對于空間的分配需求.
5、球閥采用浮動密封結構,無滴漏,適用于重污垢及長期無動作的場合.

產品相關主要技術參數:
CWX-15N

產品外形示意圖:
CWX-15N、Q微型電動閥門

產品外形尺寸表(單位mm):
CWX-15N、Q微型電動閥門

注明:Q1:表示閥門帶轉接板連接
      Q2:表示閥體和執行器之間無轉接板連接
      Q1高度要比Q2高7mm
以上尺寸與實物或許有細微差別,以實物為準,此數據僅供參考!

主要部件:
CWX-15N、Q微型電動閥門

接線方式:

CR01(顛倒正負極模式)配線圖       電壓:DC3-6V/12V/9-24V
CWX-15N、Q微型電動閥門
1.SW與OPEN相連,閥開;到位后內部自動斷電,閥門保持在開的狀態
2.SW與CLOSE相連,閥關;到位后內部自動斷電,閥門保持在關的狀態

CR02(三線兩控模式)配線圖       電壓:DC3-6V/12V DC9-24V
CWX-15N、Q微型電動閥門
1. SW與OPEN相連,閥開;到位后內部自動斷電,閥門保持在開的狀態
2. SW與CLOSE相連,閥關;到位后內部自動斷電,閥門保持在關的狀態

CR02+(三線斷電復位模式)配線圖       電壓:DC9-24V
CWX-15N、Q微型電動閥門
1.SW與OPEN相連,閥開;到位后內部自動斷電,閥門保持開的狀態,備用電源充電
2.SW與CLOSE相連,閥關;到位后內部自動斷電,閥門保持關的狀態
備注:外部電源斷電,閥門恢復出廠狀態,紅、藍、黃三線不能同時供電,以免損壞閥門

CR03(三線一控模式)配線圖       電壓:DC3-6V/12V A/DC9-24V AC220V AC85-265V
CWX-15N、Q微型電動閥門
1. SW 閉合,閥開;到位后內部自動斷電,閥門保持在開的狀態
2. SW 斷開,閥關;到位后內部自動斷電,閥門保持在關的狀態
備注:電源為直流電源時,紅線接正極,藍線接負極

CR03A(三線一控斷負極模式)     電壓:DC9-24V
CWX-15N、Q微型電動閥門
1. SW 閉合,閥開;到位后內部自動斷電,閥門保持在開的狀態
2. SW 斷開,閥關;到位后內部自動斷電,閥門保持在關的狀態
備注:電源為直流電源時,紅線接正極,藍線接負極

CR04(兩線斷電復位模式)配線圖       電壓:DC3-6V A/DC9-24V AC220V AC85-265V
CWX-15N、Q微型電動閥門
1. SW閉合時,閥開/關;到位后內部自動斷電,閥門保持在開/關的狀態,備用電源充電
2. SW斷開時,閥關/開;到位后內部自動斷電,閥門保持在關/開的狀態

CR05(五線帶信號反饋模式)配線圖       電壓:DC3-6V/12V/24V
CWX-15N、Q微型電動閥門
1.SW與OPEN相連時,閥開;到位后綠線給出開到位信號OLS控制,控制器檢測到OLS,將SW連向STOP,閥門停止動作,保持在開到位狀態
2.SW與CLOSE相連時,閥關;到位后紅線給出關到位信號CLS控制,控制器檢測到CLS,將SW連向STOP,閥門停止動作,保持在關到位狀態

上海喬邑閥門為您提供優質的【CWX-15N微型電動球閥CWX-15Q】產品和完善的售后服務,如需訂購本產品,請提供口徑、壓力、材質等詳細參數!本文中所有的文字、圖片、數據僅供參考,若需要了解更多的性能參數、結構尺寸、價格等詳情,請聯系我們13817273199
