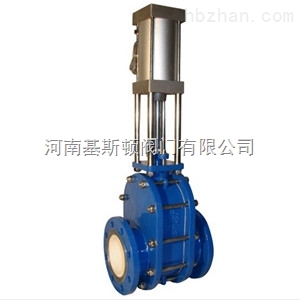

Z644TC氣動陶瓷出料閥
產品簡介：
Z644TC氣動陶瓷出料閥采用結構陶瓷做密封件，耐沖刷、耐磨性好。撐開式雙閘板密封結構，閥門關閉時雙向密封；根據不同工況可設置吹掃口、灰渣漏斗，適用于干灰系統、渣漿等介質的輸送系統中；積灰少，無卡澀，維護簡單，使用壽命長。氣動執行器采用全封閉推桿式直缸驅動，性能可靠，輸出扭距大，可滿足在惡劣工況條件下工作。也可適用于礦山、造紙、化工等各類有磨損的干粉塵、水、蒸汽等介質。
該閥專為氣力除灰系統設計，具有啟閉動作可靠、啟動負荷小；耐磨性強、阻力小、卡灰及結灰現象少；安裝檢修方便、使用壽命長、密封性能好等特點。獨特的設計理念在于閥門動作時閥板對閥座密封面產生自研磨，拋光作用，使它在惡劣工況的使用過程中能不斷提高耐磨性和密封性。
主要零部件材料：
|
序號 |
名稱 |
材料 |
序號 |
名稱 |
材料 |
|
1 |
閥體 |
WCB |
6 |
中閥體 |
WCB |
|
2 |
閥座 |
結構陶瓷 |
7 |
填料 |
柔性石墨 |
|
3 |
閥板 |
WCB+結構陶瓷 |
8 |
填料壓蓋 |
WCB |
|
4 |
閥板座 |
WCB |
9 |
支柱 |
25# |
|
5 |
螺母 |
25# |
10 |
氣動裝置 |
成品件 |
應用規范：
|
設計與制造 |
GB/T 12224 |
|
|
連接端尺寸 |
結構長度 |
廠商標準 |
|
法蘭尺寸 |
JB/T 79.1 |
|
|
檢驗與試驗 |
GB/T 9092 |
|
|
材料 |
碳鋼 |
GB/T 12229 |
|
不銹鋼 |
Gb/T 12230 |
|
|
標志 |
Gb/T 12220 |
|
|
供貨 |
Gb/T 12252 |
|
主要外形和連接尺寸：
|
DN |
PN(Mpa) |
L |
D |
D1 |
C |
H |
n-d |
|
50 |
1.0 |
215 |
160 |
125 |
16 |
510 |
4-Φ18 |
|
65 |
220 |
180 |
145 |
18 |
580 |
4-Φ18 |
|
|
80 |
260 |
195 |
160 |
20 |
610 |
8-Φ18 |
|
|
100 |
260 |
215 |
180 |
20 |
670 |
8-Φ18 |
|
|
125 |
310 |
245 |
210 |
22 |
780 |
8-Φ18 |
|
|
150 |
310 |
280 |
240 |
24 |
850 |
8-Φ23 |
|
|
175 |
310 |
310 |
270 |
26 |
950 |
8-Φ23 |
|
|
200 |
310 |
335 |
295 |
26 |
1050 |
8-Φ23 |
|
|
250 |
450 |
405 |
350 |
30 |
1190 |
12-Φ25 |
|
|
300 |
480 |
460 |
400 |
30 |
1350 |
12-Φ25 |
