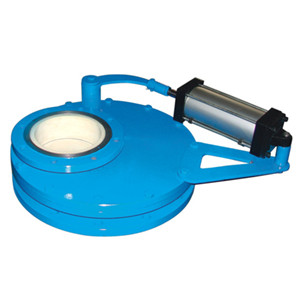

氣動耐磨陶瓷盤閥BZ643TC擺動式圓盤閥

   日期:2018-06-06     來源:上海喬邑閥門制造有限公司    作者:上海喬邑閥門    瀏覽:50    評論:0
核心提示:氣動耐磨陶瓷盤閥BZ643TC擺動式圓盤閥/氣動耐磨陶瓷旋轉出料閥/氣動陶瓷盤閥/氣動陶瓷旋轉圓盤閥具有獨特的結構和制造工藝,工作時執行器帶動連桿和驅動臂旋轉從而驅動圓盤閥瓣。整個圓盤閥瓣的密封表面在螺旋彈簧的作用下一直緊貼著密封座,彈簧可以讓閥瓣垂直運動,以補償閥體等部件的熱膨脹和收縮,也用于平衡管道壓力,防止小顆粒物質進入密封表面。閥門驅動臂作用力和密封座的摩擦力是閥瓣在密封表面自動旋轉,從而拋光密封表面和鏟掉表面堆積物。廣泛應用于硬顆粒、腐蝕性或結渣性介質、高溫高壓、動作頻繁等工況。 主要應用場所

精心為您推薦【氣動耐磨陶瓷盤閥BZ643TC擺動式圓盤閥/氣動耐磨陶瓷旋轉出料閥/氣動陶瓷盤閥/氣動陶瓷旋轉圓盤閥】是上海喬邑閥門制造有限公司生產銷售的主要產品之一,公司常年備有大量庫存現貨以出廠價直銷,我們一直努力為客戶提供全套工業閥門的解決方案,讓客戶購買到物美價廉的產品,歡迎咨詢138-1727-3199選購!

產品簡介:

氣動耐磨陶瓷盤閥BZ643TC擺動式圓盤閥/氣動耐磨陶瓷旋轉出料閥/氣動陶瓷盤閥/氣動陶瓷旋轉圓盤閥具有獨特的結構和制造工藝,工作時執行器帶動連桿和驅動臂旋轉從而驅動圓盤閥瓣。整個圓盤閥瓣的密封表面在螺旋彈簧的作用下一直緊貼著密封座,彈簧可以讓閥瓣垂直運動,以補償閥體等部件的熱膨脹和收縮,也用于平衡管道壓力,防止小顆粒物質進入密封表面。閥門驅動臂作用力和密封座的摩擦力是閥瓣在密封表面自動旋轉,從而拋光密封表面和鏟掉表面堆積物。廣泛應用于硬顆粒、腐蝕性或結渣性介質、高溫高壓、動作頻繁等工況。

主要應用場所:電廠中的煤粉輸送、煤粉噴射、灰渣排放系統,污水、廢水處理系統等:造紙業中的紙張輸送、污水、廢水處理系統:化工行業中催化劑輸送系統:水泥制造業中的泥漿輸送系統等。

公司名稱:上海喬邑閥門制造有限公司
聯 系 人:王經理
聯系電話:021-31263567
手機號碼:13817273199
公司網址:http://www.shqyv.com/

BZ643TC氣動耐磨陶瓷盤閥
主要零部件材料:

 序號

 名稱

 材料

 序號

 名稱

 材料

 1

 中體
Middle body

WCB

 5

托架
Bracket

 WCB

 2

法體
Flange body

WCB

 6

閥體
Body

 WCB

 3

閥座
Seat

結構陶瓷
Structural Ceramic

 7

 氣動裝置
Pneumatic device

成品件
Finished pieces

 4

閥板
Plate

WCB+結構陶瓷
WCB of Structural Ceramic

 8

 支架
Blacket

Q235

BZ643TC氣動耐磨陶瓷盤閥

應用規范:

 設計與制造

 GB/T 12224

 連接端尺寸
Connection end
dimension

結構長度
Structural length

廠商標準
Manufacturer's standard

 法蘭尺寸
Flange dimension

 JB/T79.1

檢驗與試驗     Inspection and test

 GB/T 9092

 材料
Material

 碳鋼
Carbon steel

 GB/T 12229

 不銹鋼
Stainless steel

 Gb/T 12230

標志      Mark

Gb/T 12220

 供貨     Supply

 Gb/T 12252

主要外形和連接尺寸:

 DN

 PN(Mpa)

 L

 D

 D1

 C

 n-d

 50





 1.0




210

160

125

16

4-Φ18

 65

210

180

145

18

4-Φ18

 80

250

 195

 160

 20

 8-Φ18

 100

250

 215

 180

 20

 8-Φ18

 125

 265

 245

 210

 22

 8-Φ18

 150

 285

 280

 240

 24

 8-Φ23

 200

 310

 340

 295

 26

 8-Φ23

 250

 350

 405

 350

 30

 12-Φ23

 300

 350

 460

 400

 30

 12-Φ23

上海喬邑閥門

上海喬邑閥門為您提供優質的【氣動耐磨陶瓷盤閥BZ643TC擺動式圓盤閥/氣動耐磨陶瓷旋轉出料閥/氣動陶瓷盤閥/氣動陶瓷旋轉圓盤閥】產品和完善的售后服務,如需訂購本產品,請提供口徑、壓力、材質等詳細參數!本文中所有的文字、圖片、數據僅供參考,若需要了解更多的性能參數、結構尺寸、價格等詳情,請聯系138-1727-3199

公司名稱:上海喬邑閥門制造有限公司
聯 系 人:王經理
聯系電話:021-31263567
手機號碼:13817273199
公司網址:http://www.shqyv.com/

特別提示:本信息由相關企業和個人自行提供,真實性未證實,僅供參考。請謹慎采用,風險自負。
