UPVC蝶閥/UPVC塑料蝶閥/UPVC塑料對夾蝶閥/UPVC手柄蝶閥/UPVC蝸輪蝶閥
產品簡介：

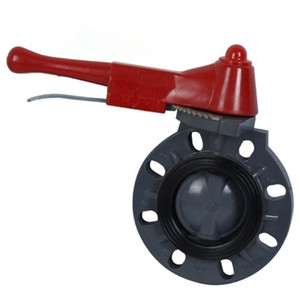

UPVC蝶閥/UPVC塑料蝶閥/UPVC塑料對夾蝶閥/UPVC手柄蝶閥/UPVC蝸輪蝶閥/D71X-10U UPVC手柄式塑料蝶閥閥體重量輕、耐腐蝕性強，外型結構緊湊美觀，本體重量輕容易安裝，應用范圍廣，材質衛生無毒，耐磨損、容易拆卸，維護簡單易行，適用流體：水、空氣、油類、腐蝕性化學液體等。
公司名稱：河南基斯頓閥門有限公司
聯 系 人：王經理
手機號碼：156-3906-6906
公司網址：http://www.hnjisidun.com/
零件裝配表
|
NO |
名稱 |
材質 |
|
1 |
閥體 |
UPVC |
|
2 |
閥瓣 |
UPVC |
|
3 |
閥桿 |
1Cr18Ni9Ti 45# |
|
4 |
閥座 |
EPDM |
|
5 |
O型圈 |
EPDM |
|
6 |
手柄 |
ABS |
|
7 |
螺母 |
UPVC |
|
8 |
定位板 |
1Cr18Ni9Ti |
主要外形連接尺寸、工作壓力和重量表
|
DN |
D1 |
D2 |
D3 |
L1 |
H |
H1 |
H2 |
n-￠ |
工作壓力（Mpa) |
重量=Kg/臺 |
|||
|
HG |
JIS |
DIN |
ANSI |
UPVC |
|||||||||
|
25 |
35 |
85 |
90 |
85 |
80 |
125 |
185 |
37 |
72 |
60 |
4-17 |
0.7 |
1.0 |
|
32 |
35 |
100 |
|
|
|
125 |
185 |
37 |
72 |
60 |
4-17 |
0.7 |
1.0 |
|
40 |
47 |
110 |
105 |
110 |
98.5 |
150 |
200 |
38 |
86 |
70 |
4-18 |
0.7 |
1.3 |
|
50 |
56 |
125 |
120 |
125 |
120 |
160 |
200 |
40 |
86 |
70 |
4-18 |
0.7 |
1.5 |
|
65 |
71 |
145 |
145 |
145 |
140 |
185 |
220 |
45 |
100 |
70 |
4-18 |
0.7 |
1.8 |
|
80 |
85 |
160 |
150 |
160 |
152 |
195 |
280 |
46 |
105 |
85 |
8-18 |
0.7 |
2.5 |
|
100 |
105 |
180 |
175 |
180 |
190 |
215 |
280 |
55 |
118 |
85 |
8-18 |
0.6 |
4.4 |
|
125 |
131 |
210 |
210 |
210 |
216 |
250 |
300 |
62 |
163 |
93 |
8-18 |
0.5 |
5.2 |
|
150 |
152 |
240 |
240 |
240 |
240. |
285 |
300 |
67 |
176 |
93 |
8-22 |
0.5 |
6.1 |
注：①試驗壓力與工作壓力在23 °C正負2 °C時數值。
②使用溫度-14 °C~70 °C。
③本蝶閥系列法蘭孔徑按GB2555-81，1.0Mpa標準；也可按用戶要求按JIS、DIN、ANSI標準進行制作。
④D71X-6F閥瓣為PVDF，密封為FPM；D71X-6S閥體、閥瓣均為FRPP，密封為EPQM。
主要結構圖
塑料原材料名稱及適用溫度
UPVC 硬聚氯乙烯 溫度-10 °C~70 °C
CPVC 氯化聚氯乙烯 溫度-40 °C~95 °C
RPP 增強聚丙稀 溫度-20 °C~90 °C
PVDF 聚偏二氟乙烯 溫度-40 °C~140 °C
