精心為您推薦【電動不銹鋼蝶閥D971F】是上海喬邑閥門制造有限公司生產銷售的主要產品之一，公司常年備有大量庫存現貨以出廠價直銷，我們一直努力為客戶提供全套工業閥門的解決方案，讓客戶購買到物美價廉的產品，歡迎咨詢選購！
產品簡介：

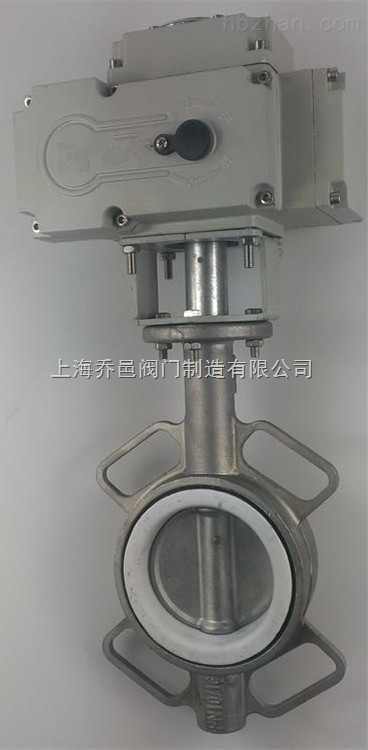

電動不銹鋼蝶閥D971F是工業管道中應用zui為常用的閥門品種之一。蝶閥體積小、用料少、重量輕、口徑越大相對其他閥更經濟實惠。氣動執行器旋轉90°即可快速啟閉，操作簡單。D971F電動不銹鋼蝶閥具有良好的流體控制特性。蝶閥處于完全開啟位置時，蝶板厚度是介質流經閥體時唯一的阻力，因此通過該閥門所產生的壓力降很小，當開啟度在大約15°至70°之間時，又能進行靈敏的流量控制，因此大口徑的流量調節，蝶閥具有較大的優勢。不適用于有顆粒和溫度偏高的工藝介質中。
■密封閥座水線條設計，閥板密封面平面設計，徹底避免氣動閥因長時間不開而造成的卡位現象
■閥板上下中孔處，采用球型摩擦面設計，扭矩更小，密封性更好
■閥座無靠背設計，扭矩更輕，也方便用戶自行更換閥座
■法蘭對夾孔連接適用多種標準,有不銹鋼閥體與FTFE閥座可選
選項參數
電動執行器：
作用形式： 普通開關型、調節型（4～20mA）
環境溫度： -30℃～+70℃
電源電壓： AC220V、AC380V（其他定制DC24等）50/60Hz
防護等級： IP67、IP68可選
功能選項 （可選）
防 爆 型： 防爆等級：dⅡBT3/T4
信號反饋： 有源信號、S無源信號
帶加熱器： 可在潮濕環境中干燥執行器內元件（可選）
手動功能： 電動執行器帶有手動開閥、關閥功能
調 節 型： 輸入4～20mA信號,實現閥門調節功能
參數
| 電動執行器 | 開關式,無源觸點開關式,電位計式,智能調節式 |
|
公稱通經 |
50～1200mm(可定做25、32、40) |
|
公稱壓力 |
1.0～1.6MPa |
|
適用溫度 |
EPDM:-29～+120℃ |
|
NBR:-29～+80℃ |
|
|
連接方式 |
對夾 |
|
閥結構 |
A型、LT型 |
|
閥體材質 |
鑄鐵、碳鋼,不銹鋼304,不銹鋼316 |
|
閥板材質 |
304、316、尼龍板、鑄鐵鍍鎳 鋁青銅(過海水) |
|
閥座材質 |
EPDM、NBR PTFE |
|
適用介質 |
水及液體類介質 |
|
可選附件 |
限位開關、dìng位器、電磁閥、減壓閥 |
標準
| 設計依據 Design reference |
GB標準 | |
| 設計標準 Design standrd |
GB12238 | |
| 結構長度 Face To face |
對夾連接 Wafer connecting |
GB12221 |
| 對夾法蘭尺寸 Wafer Flange Size |
GB12221 | |
| 試驗和檢驗 Test＆inspection |
JB/T9002 | |
零部件材料
| 序號 NO |
零件名稱 Accessory name |
材質 Material |
||
| Z | C | P | ||
| 1 | 閥座 Seat |
橡膠 Ruber |
||
| 2 | 圓柱削 Straight Pin |
45鋼 45 Steel |
不銹鋼 Stainless Steel |
|
| 3 | 蝶板 Butterfly Plate |
灰鑄鐵鍍硬鉻 Grey Cast-iron Hard Chrome Plating |
碳鋼或不銹鋼 Simple Steel or Stainless Steel |
不銹鋼 Stainless Steel |
| 4 | 閥體 Body |
灰鑄鐵 Grey Castlron |
碳鋼 Simple Steel |
不銹鋼 Stainless Steel |
| 5 | 螺柱 Stud |
35鋼 35 Steel |
碳鋼 Simple Steel |
不銹鋼 Stainless Steel |
| 6 | 閥桿 Stem |
45鋼 45 Steel |
不銹鋼 Stainless Steel |
|
| 7 | 鍵 Key |
45鋼 45 Steel |
不銹鋼 Stainless Steel |
|
| 8 | 襯套 Bushing |
銅基粉末冶金 Copper base Powder metallurgy |
||
| 9 | O形圈 O Ring |
橡膠 Ruber |
||
| 10 | 氣動裝置 Pneumatic Device |
|||
| 11 | 位置指示器 Location lndicator |
塑料 Plactic |
||
尺寸數據
|
SIZE |
DN |
A |
B |
X |
T |
E |
ФF |
Q |
H1 |
H |
|
DN40 |
40 |
155.0 |
130.0 |
30.0 |
41.0 |
33.0 |
50.0 |
89.5 |
113.0 |
313.0 |
|
DN50 |
50 |
155.0 |
130.0 |
30.0 |
41.0 |
42.6 |
52.0 |
89.5 |
113.0 |
313.0 |
|
DN65 |
65 |
155.0 |
143.0 |
35.5 |
45.0 |
45.6 |
52.0 |
100.5 |
113.0 |
332.0 |
|
DN80 |
80 |
155.0 |
155.0 |
35.5 |
45.0 |
45.6 |
52.0 |
100.5 |
113.0 |
357.0 |
|
DN100 |
100 |
208.0 |
170.0 |
42.0 |
52.5 |
51.6 |
72.0 |
117.0 |
122.0 |
396.0 |
|
DN125 |
125 |
208.0 |
190.0 |
47.5 |
58.5 |
55.6 |
72.0 |
128.5 |
122.0 |
432.0 |
|
DN150 |
150 |
208.0 |
210.0 |
55.0 |
68.0 |
55.6 |
72.0 |
141.5 |
122.0 |
464.0 |
|
DN200 |
200 |
256.0 |
243.0 |
68.0 |
80.0 |
59.6 |
97.0 |
183.5 |
146.0 |
556.0 |
|
DN250 |
250 |
256.0 |
282.0 |
68.0 |
80.0 |
67.6 |
97.0 |
183.5 |
146.0 |
630.0 |
|
DN300 |
300 |
256.0 |
310.0 |
87.0 |
100.0 |
77.6 |
122.0 |
218.0 |
146.0 |
695.0 |
上海喬邑閥門為您提供優質的【電動不銹鋼蝶閥D971F】產品和完善的售后服務，如需訂購本產品，請?zhí)峁┛趶健毫Α⒉馁|(zhì)等詳細參數！本文中所有的文字、圖片、數據僅供參考，若需要了解更多的性能參數、結構尺寸、價格等詳情，請聯系我們！
