精心為您推薦【氣動硬密封法蘭式蝶閥D643H
】是上海喬邑閥門制造有限公司生產銷售的主要產品之一，公司常年備有大量庫存現貨以出廠價直銷，我們一直努力為客戶提供全套工業閥門的解決方案，讓客戶購買到物美價廉的產品，歡迎咨詢選購！
產品簡介：

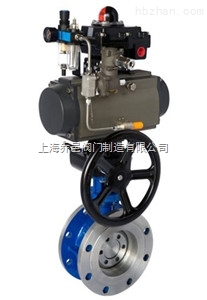

氣動硬密封法蘭式蝶閥D643H是由氣動執行器和三偏心金屬硬密封法蘭蝶閥組成，采用三維偏心結構，蝶板為軟硬層疊式金屬片，具有金屬硬密封和彈性密封的雙重優點。具有雙向密封功能，安裝時不受介質流向的限制，也不受空間位置的影響，可在任何方向安裝。被廣泛用于介質溫度≤425℃的冶金、電力、石油、化工等工業管道上，做調節流量和截斷流體使用。安裝對應的閥門附件可以用來切斷和調節的場合使用，例如：配電磁閥換向閥、限位開關等用在開關和切斷的場合，配閥門定位器，給出模擬量控制信號4-20mA，可以控制閥門開度大小，來實現調節管道壓力、流量、溫度的大小。
三維偏心幾何形狀：
偏心1：閥軸位于閥座后面，使得密封能夠完全緊密環繞接觸整個閥座。
偏心2：閥軸中心線偏離管道和閥門中心線，避免受閥開啟和關閉的干擾。
偏心3：閥座錐體軸偏離閥軸中心線，這樣可以在關閉和開啟過程中消除磨擦作用，并且實現環繞整個閥座的均勻一致的壓縮密封效果。
使用壽命更長的無磨擦密封
1、作為標準配置，閥座采Cr13合金或鎢絡鈷合金硬面。
2、密封墊采用螺旋盤繞不銹鋼/石墨，用于實現零泄漏。
執行機構：
采用新型系列ATD型氣動執行器，有雙作用式和單作用式（彈簧復位），齒輪傳動，安全可靠。
1、齒輪式雙活塞，輸出力矩大，體積小。
2、氣缸選用鋁金材料，重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端的調節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步精度。
技術參數和性能：
| GTD/ATD氣動執行器技術參數 | 氣動法蘭硬密封蝶閥閥體參數 | ||
| 類 型 | 雙作用活塞式、彈簧復位式 | 公稱通徑 | DN50～400mm |
| 氣源壓力 | 雙作用：2-8bar/單作用：4-8bar | 公稱壓力 | PN1.6、2.5MPa |
| 輸出力矩 | 雙作用：4N·M～10560N·M | 閥軸材質 | 碳鋼、304/316/316L不銹鋼 |
| 單作用：7N·M～2668N·M | 閥體材質 | 碳鋼、合金鋼、不銹鋼 | |
| 工作溫度 | 常溫型：-20℃～80℃（丁腈橡膠O型圈） | 閥板材質 | 碳鋼、合金鋼、不銹鋼 |
| 高溫型：-20℃～160℃（氟橡膠O型圈） | 閥座密封 | 不銹鋼 | |
| 動作范圍 | 0～90°±5° | 結構形式 | 三維偏心 |
| 接口螺紋 | GTD40～GTD83/ G1/8″ | 溫度 | ≤425℃ |
| GTD110～GTD350/ATD52～270 G1/4″ | 適用介質 | 水、空氣、天然氣、油品及弱腐蝕性流體 | |
| 閥位信號 | 定位器：4～20mA/回信器：全開全關信號 | 特點 | 零泄漏、使用壽命長、便于安裝、耐高溫高壓 |
外形尺寸：
| 公稱通徑DN | A | B | C | D | E | 執行器型號 |
| 50 | 140 | 353 | 112 | 60 | 108 | ATD-63 |
| 65 | 186 | 362 | 115 | 65 | 112 | ATD-75 |
| 80 | 186 | 368 | 120 | 65 | 114 | ATD-83 |
| 100 | 254 | 392 | 138 | 90 | 127 | ATD-92 |
| 125 | 296 | 407 | 165 | 103 | 140 | ATD-105 |
| 150 | 296 | 446 | 175 | 103 | 140 | ATD-125 |
| 200 | 384 | 489 | 208 | 118 | 152 | ATD-140 |
| 250 | 501 | 514 | 243 | 128 | 250 | ATD-160 |
| 300 | 533 | 568 | 283 | 135 | 270 | ATD-190 |
| 350 | 589 | 629 | 310 | 159 | 290 | ATD-210 |
| 400 | 638 | 662 | 340 | 196 | 310 | ATD-240 |
上海喬邑閥門為您提供優質的【氣動硬密封法蘭式蝶閥D643H】產品和完善的售后服務，如需訂購本產品，請?zhí)峁┛趶健毫Α⒉馁|(zhì)等詳細參數！本文中所有的文字、圖片、數據僅供參考，若需要了解更多的性能參數、結構尺寸、價格等詳情，請聯系我們！
