精心為您推薦【氣動不銹鋼板四氟對夾蝶閥D671FP】是上海喬邑閥門制造有限公司生產銷售的主要產品之一，公司常年備有大量庫存現貨以出廠價直銷，我們一直努力為客戶提供全套工業閥門的解決方案，讓客戶購買到物美價廉的產品，歡迎咨詢選購！
產品簡介：

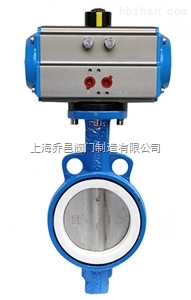

氣動不銹鋼板四氟對夾蝶閥D671FP具有體積小、輕便宜人、性能可靠、配套簡單、流通能力大，特別是適合于介質是粘稠、含顆粒、纖維性質的場合。氣動四氟蝶閥閥座襯四氟和304不銹鋼的閥板，比標準的蝶閥要耐磨耐腐蝕，廣泛應用于食品、環保、輕工、石油、造紙、化工、教學和科研設備、電力等行業的工業自動控制系統中。
氣動執行器：
采用新型ATD系列氣動執行器，有雙作用式和單作用式（彈簧復位），齒輪傳動，安全可靠。
1、齒輪式雙活塞，輸出力矩大，體積小。
2、氣缸選用鋁金材料，重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍，確保與閥門的同步精度。
技術參數和性能：
| GTD/ATD氣動執行器技術參數 | 氣動四氟蝶閥閥體參數 | ||
| 類 型 | 雙作用活塞式、彈簧復位式 | 公稱通徑 | DN40～400mm |
| 氣源壓力 | 雙作用：2-8bar/單作用：4-8bar | 公稱壓力 | PN1.0、1.6MPa |
| 輸出力矩 | 雙作用：4N·M～10560N·M | 閥軸材質 | 碳鋼、不銹鋼 |
| 單作用：7N·M～2668N·M | 閥體材質 | 球墨鑄鐵、不銹鋼 | |
| 工作溫度 | 常溫型：-20℃～80℃（丁腈橡膠O型圈） | 閥板材質 | 304/316/316L不銹鋼 |
| 高溫型：-20℃～160℃（氟橡膠O型圈） | 閥座密封 | PTFE | |
| 動作范圍 | 0～90°±5° | 結構形式 | 中線型、無銷型 |
| 接口螺紋 | GTD40～GTD83 G1/8″ | 溫度 | -50℃～150℃ |
| GTD110～GTD350/ATD52～240 G1/4″ | 適用介質 | 空氣，污水、有機酸、酸堿類、強氧化劑等 | |
| 閥位信號 | 定位器：4～20mA/回信器：全開全關信號 | 特點 | 耐腐蝕、維修方便、流量大、流阻小 |
外形尺寸：
| 公稱通徑DN | A | B | C | D | E | 執行器型號 |
| 壓力 | 1.0/1.6 | 1.0/1.6 | 1.0/1.6 | 1.0/1.6 | 1.0/1.6 | （僅供參考） |
| 40 | 140 | 248 | 63 | 60 | 32 | ATD-63 |
| 50 | 140 | 248 | 63 | 60 | 43 | ATD-63 |
| 65 | 171 | 270 | 70 | 63 | 46 | ATD-63 |
| 80 | 186 | 298 | 89 | 65 | 46 | ATD-75 |
| 100 | 207 | 313 | 106 | 65 | 52 | ATD-83 |
| 125 | 254 | 347 | 120 | 90 | 56 | ATD-105 |
| 150 | 254 | 379 | 132 | 90 | 56 | ATD-105 |
| 200 | 296 | 434 | 164 | 103 | 60 | ATD-125 |
| 250 | 384 | 518 | 200 | 118 | 68 | ATD-140 |
| 300 | 501 | 592 | 238 | 128 | 78 | ATD-160 |
| 350 | 533 | 673 | 280 | 135 | 78 | ATD-190 |
| 400 | 589 | 752 | 302 | 159 | 102 | ATD-210 |
上海喬邑閥門為您提供優質的【氣動不銹鋼板四氟對夾蝶閥D671FP】產品和完善的售后服務，如需訂購本產品，請?zhí)峁┛趶健毫Α⒉馁|(zhì)等詳細參數！本文中所有的文字、圖片、數據僅供參考，若需要了解更多的性能參數、結構尺寸、價格等詳情，請聯系我們！
