氣動帶手動襯氟球閥Q641F46

   日期:2018-06-20     來源:上海喬邑閥門制造有限公司    作者:13817273199    瀏覽:55    評論:0
核心提示:氣動帶手動襯氟球閥Q641F46是一種(球體)繞垂直于通道軸旋轉90?的閥門,其由回轉型角行程電子式氣動執行器和O型閥結構組成。Q641F46氣動帶手動襯氟球閥屬旋轉類型高性能調節或開關閥類,接受工業自動化控制(DCS、PLC系統)儀表來源的電流信號或電壓信號的輸入輸出。可實現對工藝管路中流體介質的比例調節或二位開關控制,從而達到對流體介質的流量、壓力、溫度、液位等參數的自動化控制。

精心為您推薦【氣動帶手動襯氟球閥Q641F46】是上海喬邑閥門制造有限公司生產銷售的主要產品之一,公司常年備有大量庫存現貨以出廠價直銷,我們一直努力為客戶提供全套工業閥門的解決方案,讓客戶購買到物美價廉的產品,歡迎咨詢選購!

產品簡介:

氣動帶手動襯氟球閥Q641F46是一種(球體)繞垂直于通道軸旋轉90?的閥門,其由回轉型角行程電子式氣動執行器和O型閥結構組成。Q641F46氣動帶手動襯氟球閥屬旋轉類型高性能調節或開關閥類,接受工業自動化控制(DCS、PLC系統)儀表來源的電流信號或電壓信號的輸入輸出。可實現對工藝管路中流體介質的比例調節或二位開關控制,從而達到對流體介質的流量、壓力、溫度、液位等參數的自動化控制。

氣動帶手動襯氟球閥產品特點:

1.Q641F46氣動襯氟球閥流體阻力小,是所有閥類中流體阻力zui小的一種。以AC220V、AC380V或DC24V電源電壓作動力,接受(4-20mA、0-10mA或1-5VDC)電流信號或電壓信號,即可控制運轉。Q641F46氣動襯氟球閥以角行程輸出的扭矩轉動球體0~90?,達到啟閉動作或調節動作。

2.Q641F46氣動襯氟球閥是全電子式氣動執行機構,采有機電一體化結構。Q641F46氣動襯氟球閥具有機內伺服操作和開度信號位置反饋、位置指示、手動操作等功能,功能強、性能可靠、連線簡單。Q641F46氣動襯氟球閥通過輸入電流信號或電壓信號,改變球芯的旋轉角度(0-90?任意角度),實現比例調節動作。

3.Q641F46氣動襯氟球閥球芯通道平整光滑,不易沉積介質,可以進行管線式通球。結構簡單、重量輕、密封性能好。 Q641F46氣動襯氟球閥特別適用于要求零泄漏率的場合。
4.Q641F46氣動襯氟球閥有效的降低了球與密封圈之間的磨擦系數,減少了操作力矩。當介質壓力較小時,Q641F46氣動襯氟球閥密封圈與球體接觸面較小,故有較大的密封比壓,確保可靠密封,當介質壓力較大時,Q641F46氣動襯氟球閥密封圈與球體接觸面積也相應增大,故閥座密封圈能承受較大的介質推力而不會損壞,確保可靠密封。

公司名稱:上海喬邑閥門制造有限公司
聯 系 人:王經理
聯系電話:021-31263567
手機號碼:13817273199
公司網址:http://www.shqyv.com/

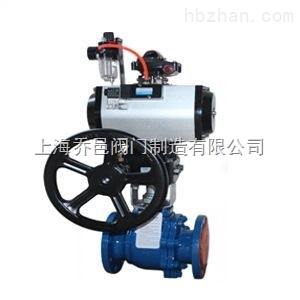

Q641F46氣動帶手動襯氟球閥

氣動帶手動襯氟球閥型號含義:

閥門種類

動作方式

連接方式

閥芯結構

密封材料
Q:球閥 6:氣動

1:螺紋連接

4:法蘭式連接

7:對夾式連接

1:軟密封浮動式球芯

4:L型三通

5:T型三通

7:硬密封固定式球芯

F:聚四氟乙烯

H:硬質合金












氣動帶手動襯氟球閥主要零件材料及適用溫度、介質:

Q641F46氣動球閥通徑mm

DN15-DN300

材料代號

C(WCB)

P(304)

R(316)

主要零件



閥體

WCB

ZG1Cr18Ni9Ti

ZG1Cr18Ni12Mo2Ti

球體

2Cr13、(304)

1Cr18Ni9Ti

1Cr18Ni12MoTi

閥桿

2Cr13

1Cr18Ni9Ti

1Cr18Ni12MoTi

閥座密封

增強聚四氟乙烯 、對位聚苯 、硬質合金鋼密封

填料

聚四氟乙烯 、柔性石墨

適用工況



適用介質

蒸汽、水、油品

硝酸堿類腐蝕性介質

醋酸類腐蝕性介質

適用溫度

聚四氟乙烯≤180℃,對位聚苯≤300℃,金屬密封≤425℃

氣動帶手動襯氟球閥各型號所表示的壓力、材質:

產品名稱

型號

材質

壓力MPa

氣動球閥

Q641F46-16C

鑄鋼WCB

1.6

氣動球閥

Q641F46-25C

2.5

氣動球閥

Q641F46-40C

4.0

氣動球閥

Q641F46-16P

304不銹鋼

1.6

氣動球閥

Q641F46-25P

2.5

氣動球閥

Q641F46-40P

4.0

氣動球閥

Q641F46-16R

316不銹鋼

1.6

氣動球閥

Q641F46-25R

2.5

氣動球閥

Q641F46-40R

4.0





























氣動帶手動襯氟球閥應用規范:

Q641F46氣動襯氟球閥制造標準

Q641F46氣動襯氟球閥法蘭標準

Q641F46氣動襯氟球閥結構標準

Q641F46氣動襯氟球閥檢驗試驗標準

GB/T12237-89

JB/T79-94  HG20592

GB12221-89

GB/T13927-89  JB/T9092-99

API6D

ANSI B16.5

ANSI B16.10

JB/T9092-99

JPI7S-48

JIS B2212~2214

JIS B2002

API598





     氣動帶手動襯氟球閥外形尺寸:

Q641F46氣動帶手動襯氟球閥

產品名稱

產品型號

通徑
DN(mm)

尺 寸(mm)

1.6MPa

2.5MPa

4.0MPa

6.4MPa

L

D

D1

L

D

D1

L

D

D1

L

D

D1

氣動襯氟球閥

Q641F46

15

130

95

65

130

95

65

130

130

65

140

105

75

氣動襯氟球閥

Q641F46

20

140

105

75

140

105

75

140

150

75

152

125

90

氣動襯氟球閥

Q641F46

25

150

115

85

150

115

85

150

160

85

180

135

100

氣動襯氟球閥

Q641F46

32

165

135

100

165

135

100

180

180

100

200

150

110

氣動襯氟球閥

Q641F46

40

180

145

110

180

145

110

200

200

110

220

165

125

氣動襯氟球閥

Q641F46

50

200

160

125

200

160

125

220

230

125

250

175

135

氣動襯氟球閥

Q641F46

65

220

180

145

220

180

145

250

290

145

280

200

160

氣動襯氟球閥

Q641F46

80

250

195

160

250

195

160

280

310

160

320

210

170

氣動襯氟球閥

Q641F46

100

280

215

180

280

230

190

320

350

190

360

250

200

氣動襯氟球閥

Q641F46

125

320

245

210

320

270

220

360

270

220

381

295

240

氣動襯氟球閥

Q641F46

150

360

280

240

360

300

250

400

300

250

403

340

280

氣動襯氟球閥

Q641F46

200

400

335

295

400

360

310

502

375

320









































上海喬邑閥門為您提供優質的【Q641F46氣動帶手動襯氟球閥】產品和完善的售后服務,如需訂購本產品,請提供口徑、壓力、材質等詳細參數!本文中所有的文字、圖片、數據僅供參考,若需要了解更多的性能參數、結構尺寸、價格等詳情,請聯系我們!

公司名稱:上海喬邑閥門制造有限公司
聯 系 人:王經理
聯系電話:021-31263567
手機號碼:13817273199
公司網址:http://www.shqyv.com/
