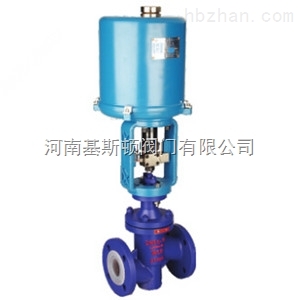

ZDLPF46襯氟電動單座調節閥ZDLPWF46波紋管/ZDLPF46(ZDLPWF46)襯氟電動(波紋管)單座調節閥
產品簡介：
ZDLPF46襯氟電動單座調節閥ZDLPWF46波紋管/ZDLPF46(ZDLPWF46)襯氟電動(波紋管)單座調節閥由3810L型(或PSL系列)直行程電子式電動執行機構和精小型單座襯四氟閥組成。內含飼服功能，接受統一的4-20mA或1-5V·DC的標準信號，將電流信號轉變成相對應的直線位移，自動地控制調節閥開度，達到對管道內流體的壓力、流量、溫度、液位等工藝參數的連續調節。與流體接觸的閥體內壁和閥內組件均采用高壓注塑工藝，襯有能耐腐蝕、耐老化的聚全氟乙丙烯(F46)，又采用聚四氟乙烯波紋管密封。廣泛適用于對酸、堿等強腐蝕介質和有毒、易揮發等氣體、液體的控制。
特點：
1、耐腐蝕：幾乎能耐所有的介質(包括濃硝酸和王水)的腐蝕。
2、密封性能好：采用波紋管和填料雙重密封，確保無外滲漏。
3、泄漏量小：由于閥芯、閥座采用軟密封，故泄漏量低。
4、配用HA執行機構，輸出力大、結構緊湊。
技術參數和性能：
閥體：
|
型 式 |
直通單座球型閥 |
|
公稱通徑 |
G3/4'、20、25、32、40、50、65、80、100、150mm |
|
公稱壓力 |
PN1.6MPa |
|
法蘭標準 |
RF |
|
材 料 |
ZG230-450 襯F46 |
|
工作溫度 |
-40~+180℃ |
|
壓蓋型式 |
螺栓壓緊式 |
|
填 料 |
V型聚四氟乙烯填料 |
閥內組件：
|
閥芯型式 |
單座柱塞型閥芯 |
|
流量特性 |
等百分比特性和線性特性 |
|
閥芯材料 |
2Cr13 襯F46 |
|
閥座材料 |
2Cr13 襯F46 |
|
波紋管材料 |
聚四氟乙烯 |
執行機構：
|
型號 |
381LSA-08 |
381LSA-20 |
381LSB-30 |
381LSB-50 |
381LSC-65 |
381LSC-99 |
381LSC-160 |
|
隔爆型號 |
381LXA-08 |
381LXA-20 |
381LXB-30 |
381LXB-50 |
381LXC-65 |
381LXC-99 |
381LXC-160 |
|
輸出力推(N) |
800 |
2000 |
3000 |
5000 |
6500 |
10000 |
16000 |
|
zui大行程L(mm) |
30 |
60 |
100 |
||||
|
工作速度(mm /s) |
4.2 |
2.1 |
3.5 |
1.7 |
2.8 |
2.0 |
1.0 |
|
主要技術參數 |
電源電壓：220V/50Hz 輸入信號：4-20mA或1-5V·DC 輸出信號：4-20mA·DC |
||||||
|
防護等級：相當IP55 隔爆標志：ExdⅡBT4 手操功能：手柄 |
|||||||
|
環境溫度：-25～+70℃ 環境濕度：≤95% |
|||||||
閥作用形式：
電關式(B)；電開式(K)
性 能：
|
項目 |
技術指標 |
||
|
基本誤差% |
±2.5 |
||
|
回差% |
≤2.5 |
||
|
死區% |
≤1.0 |
||
|
始終點偏差% |
氣開 |
始點 |
±2.5 |
|
終點 |
±2.5 |
||
|
氣關 |
始點 |
±2.5 |
|
|
終點 |
±2.5 |
||
|
額定行程偏差% |
≤2.5 |
||
|
泄露量l/h |
0.01%×閥額定容量 |
||
|
可調范圍R |
30：1 |
||
額定流量系數Kv、額定行程、配用執行機構型號、允許壓差：
|
公稱通徑DN(mm) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
||||
|
閥座直徑dN(mm) |
10 |
12 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
|
額定流量系數Kv |
直線 |
1.8 |
2.8 |
4.4 |
6.9 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
630 |
|
等百分比 |
1.6 |
2.5 |
4 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
|
|
額定行程L(mm) |
10 |
16 |
25 |
40 |
60 |
||||||||||
|
配用執行機構型號 |
381LSA-08、381LS/XA-20 |
381LS/XB-30 |
381LS/XB-50 |
381LS/XC-65 |
|||||||||||
|
允許壓差（MPa） |
6.4 |
5.5 |
3.5 |
2.0 |
3.0 |
2.0 |
1.8 |
1.05 |
1.16 |
0.67 |
0.47 |
0.39 |
0.26 |
0.16 |
|
注：對于波紋管密封調節閥，zui大允許壓差為1.0MPa，表中數值若小于1.0 MPa則不變，若大于1.0MPa則取1.0 MPa。
外形尺寸：
|
公稱通徑 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
150 |
|
L |
181 |
184 |
220 |
222 |
254 |
276 |
298 |
352 |
451 |
|
A |
285 |
285 |
285 |
285 |
285 |
360 |
360 |
360 |
470 |
|
H |
445 |
485 |
495 |
523 |
532 |
697 |
699 |
699 |
817 |
|
H1 |
65 |
70 |
80 |
71 |
88 |
102 |
140 |
170 |
190 |
