精心為您推薦【VQ977F/H電動V型球閥VQ947F/H】是上海喬邑閥門制造有限公司生產銷售的主要產品之一，公司常年備有大量庫存現貨以出廠價直銷，我們一直努力為客戶提供全套工業閥門的解決方案，讓客戶購買到物美價廉的產品，歡迎咨詢選購！
產品簡介：

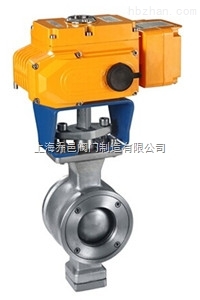

VQ977F/H電動V型球閥VQ947F/H閥體采用金屬、或金屬對聚四氟乙烯密封配合的旋轉球閥，它將球閥和蝶閥的控制特性結合成一體,既可用作控制調節閥，又可作關斷切斷閥。當閥關閉時，V形切口與閥座產生楔形剪切作用，既具有自潔功能又可防止球芯與閥座之間因污物產生的卡死現象，特別適用于高粘度、懸浮液、紙漿等不干凈、含纖維介質場合。廣泛應用于石油、化工、電力、冶金、鋼鐵、造紙、醫藥、食品、紡織、輕工等行業。
產品特點：
1、具有出色的調節特性：電動V型球閥具有一個近似等百分比的固有流量特性及高達300：1的可調比。因此電動V型閥可以在廣幅的變化范圍內提供精確的控制。
2、啟閉件采用V型球缺結構，完全解決了閥腔易沉積介質的問題。
3、電動V型球閥采用雙軸承結構，機械穩定性能高，啟動扭矩小，保證了閥門具有極好的靈敏度和感應速度。
4、zui大可靠（安全）性：閥體為一個整體，堅固耐用，操作不受管道壓力影響，并可避免閥體滲漏。
5、金屬閥座的優越密封性：電動V型球閥采用可動金屬閥座，自助補償功能，并具有優越密封性能及超長的使用壽命。
技術參數和性能：
| 電動執行器技術參數 | 電動V型球閥閥體參數 | ||
| 電源 | AC110、220、380V/DC24、220V | 公稱通徑 | DN15～200mm |
| 輸出力矩 | 50N·M～2000N·M | 公稱壓力 | PN1.6、2.5MPa |
| 任選功能 | 開關型、觸點型、開度信號、智能型 | 閥軸材質 | 不銹鋼 |
| 動作范圍 | 0～90°±5° | 閥體材質 | 碳鋼、304/316/316L不銹鋼 |
| 動作時間 | 15秒/30秒/60秒 | 球體材質 | 碳鋼、304/316/316L不銹鋼 |
| 環境溫度 | -30°～60° | 閥座密封 | F4、PPL、金屬密封 |
| 手動操作 | 附帶手柄操作 | 溫 度 | F4≤150℃、PPL≤250℃、金屬密封≤425℃ |
| 限 位 | 電氣、機械二重限位 | 適用介質 | 紙漿、礦漿、煤漿、水、石油、粘性流體等 |
| 防護等級 | IP-67(防爆外殼:Exd Ⅱ BT4 IP67可選) | ||
| 輸入信號 | 0-10，1-5VDC/4-20mA(智能型) | 特 點 | 自清潔功能、防卡死、阻力小、動作穩定 |
VQ977F電動V型球閥外形尺寸：
| 公稱通徑DN | L | L1 | H | D | H1 | 額定功率 | 額定電流 |
| 壓力 | 1.6/2.5 | 1.6/2.5 | 1.6/2.5 | 1.6/2.5 | 1.6/2.5 | ||
| 15 | 62 | 155 | 390 | 54 | 75 | 15W | 0.2A |
| 20 | 62 | 155 | 390 | 54 | 75 | 15W | 0.2A |
| 25 | 62 | 155 | 390 | 54 | 75 | 15W | 0.2A |
| 32 | 62 | 155 | 400 | 78 | 75 | 15W | 0.2A |
| 40 | 62 | 208 | 405 | 82 | 75 | 25W | 0.5A |
| 50 | 75 | 208 | 430 | 100 | 96 | 25W | 0.5A |
| 65 | 80 | 208 | 460 | 120 | 115 | 25W | 0.5A |
| 80 | 100 | 256 | 520 | 131 | 125 | 50W | 0.8A |
| 100 | 115 | 256 | 530 | 158 | 125 | 90W | 1.0A |
| 125 | 130 | 256 | 570 | 180 | 155 | 90W | 1.0A |
| 150 | 160 | 288 | 600 | 216 | 165 | 120W | 1.2A |
| 200 | 200 | 288 | 680 | 260 | 195 | 150W | 1.2A |
VQ947F電動V型球閥連接尺寸：
| 公稱通徑 DN(mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | 102 | 102 | 114 | 124 | 143 | 165 | 194 | 213 | 229 | 243 | 297 | 338 |
| L1 | 62 | 62 | 62 | 75 | 80 | 100 | 115 | 130 | 160 | 200 | 240 | 334 |
| H | 60 | 60 | 65 | 95 | 105 | 120 | 140 | 155 | 165 | 205 | 240 | 270 |
| H1 | 277 | 285 | 305 | 364 | 379 | 389 | 402 | 426 | 453 | 473 | 540 | 590 |
| A | 157 | 208 | 208 | 208 | 256 | 256 | 256 | 256 | 256 | 256 | 380 | 380 |
| PN1.6MPa法蘭尺寸 | ||||||||||||
| D | 115 | 140 | 150 | 165 | 185 | 200 | 220 | 250 | 285 | 340 | 405 | 460 |
| D1 | 85 | 100 | 110 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 355 | 410 |
| D2 | 65 | 76 | 84 | 99 | 118 | 132 | 156 | 184 | 211 | 266 | 319 | 370 |
| n-φd | 4-14 | 4-18 | 4-18 | 4-18 | 4-18 | 8-18 | 8-18 | 8-18 | 8-22 | 12-22 | 12-26 | 12-26 |
| PN2.5MPa法蘭尺寸 | ||||||||||||
| D | 115 | 140 | 150 | 165 | 185 | 200 | 235 | 270 | 300 | 360 | 425 | 485 |
| D1 | 85 | 100 | 110 | 125 | 145 | 160 | 190 | 220 | 250 | 310 | 370 | 430 |
| D2 | 65 | 76 | 84 | 99 | 118 | 132 | 156 | 184 | 211 | 274 | 330 | 389 |
| n-φd | 4-14 | 4-18 | 4-18 | 4-18 | 8-18 | 8-18 | 8-22 | 8-26 | 8-26 | 12-26 | 12-30 | 16-30 |
上海喬邑閥門為您提供優質的【VQ977F/H電動V型球閥VQ947F/H】產品和完善的售后服務，如需訂購本產品，請提供口徑、壓力、材質等詳細參數！本文中所有的文字、圖片、數據僅供參考，若需要了解更多的性能參數、結構尺寸、價格等詳情，請聯系我們！
