G41J堰式襯膠隔膜閥

   日期:2018-06-26     來源:河南基斯頓閥門有限公司    作者:15639066906    瀏覽:67    評論:0
核心提示:G41J堰式襯膠隔膜閥是一種特殊形式的具有截斷功能的閥門,其啟閉件由鋼質閥瓣與軟質材料(橡膠和氟塑料復合)制成的隔膜組成,并將閥體內腔隔開以達到截斷管內介質之目的。該閥設計規范遵循GB/T 12239、BS 5156標準;閥驅動方式主要有:手動襯膠隔膜閥、氣動襯膠隔膜閥(常開或常閉)、電動襯膠隔膜閥。

G41J堰式襯膠隔膜閥

產品簡介:

G41J堰式襯膠隔膜閥是一種特殊形式的具有截斷功能的閥門,其啟閉件由鋼質閥瓣與軟質材料(橡膠和氟塑料復合)制成的隔膜組成,并將閥體內腔隔開以達到截斷管內介質之目的。該閥設計規范遵循GB/T 12239、BS 5156標準;閥驅動方式主要有:手動襯膠隔膜閥、氣動襯膠隔膜閥(常開或常閉)、電動襯膠隔膜閥。

基本結構:

1、復合隔膜將閥體下部腔與閥蓋內腔隔開,并與之形成直流通道,使隔膜上部的閥桿,閥瓣等內件與介質完全隔離,省去填料密封結構,介質的內漏和外漏可同時避免。

2、做為執行元件的膜件由于頻繁的啟閉易產生疲勞斷裂,應視工況,介質特性進行定期更換。

3、塑料的防腐性能及推薦使用溫度見“閥門及管路附件塑料襯里性能表。

公司名稱:河南基斯頓閥門有限公司

聯 系 人:王經理

手機號碼:156-3906-6906

公司網址:http://www.hnjisidun.com/
G41J法蘭堰式襯膠隔膜閥

主要零部件材料表:

序號

零件名稱

灰鑄鐵

鑄鋼

不銹耐酸鑄鋼

超低碳不銹耐酸鑄鋼

Z

C

P

R

PL

RL

1

閥體/閥蓋

HT250

WCB

CF8

CF8M

CF3

CF3M

2

閥瓣/閥桿

25

2Cr13

1Cr18Ni9

1Cr18Ni12Mo2Ti

00Cr18Ni10

00Cr17Ni14Mo2

3

襯里/閥座

PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO

4

隔膜

FEP(F46)/CR(氯丁橡膠)PFA(可溶F4)/FPDM(乙丙橡膠)

5

支架

PTFE(F4)

CF8

CF8

6

閥桿螺母

ZCuAl10Fe3

ZCuAl10Fe3

ZCuAl10Fe3

7

緊固螺栓

35

1Cr17Ni2

1Cr18Ni9Ti

8

螺母

45

0Cr18Ni9

0Cr18Ni9

9

手輪

WCB

WCB

WCB

主要外形及連接尺寸表:

公稱通徑

L

D

D1

D2

f

b

Z-φd

D

D1

D2

f

b

Z-φd

DN(mm)

NPS(inch)

PN1.0MPa

PN1.6MPa

15

1/2

125

80

55

40

2

12

4-φ12

95

65

45

2

14

4-φ14

20

3/4

135

90

65

50

2

14

4-φ12

105

75

55

2

16

4-φ14

25

1

145

100

75

60

2

14

4-φ12

115

85

65

2

16

4-φ14

32

5/4

160

120

90

70

2

16

4-φ14

135

100

78

2

18

4-φ18

40

3/2

180

130

100

80

3

16

4-φ14

145

110

85

3

18

4-φ18

50

2

210

140

110

90

3

16

4-φ14

160

125

100

3

20

4-φ18

65

5/2

250

160

130

110

3

16

4-φ14

180

145

120

3

20

4-φ18

80

3

300

185

150

125

3

18

4-φ18

195

160

135

3

22

4-φ18

100

4

350

205

170

145

3

18

4-φ18

215

180

155

3

22

8-φ18

125

5

400

235

200

175

3

20

8-φ18

245

210

185

3

24

8-φ18

150

6

460

260

225

200

3

20

8-φ18

280

240

210

3

24

8-φ23

200

8

570

315

280

255

3

22

8-φ18

335

295

265

3

26

8-φ23

250

10

680

370

335

310

3

24

12-φ28

390

350

320

3

28

12-φ23

300

12

790

435

395

362

4

24

12-φ23

440

400

368

4

28

12-φ23

主要結構圖:

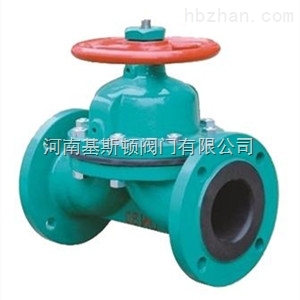

G41J法蘭堰式襯膠隔膜閥

河南基斯頓閥門有限公司主要生產銷售【G41J堰式襯膠隔膜閥】,備有大量庫存現貨以出廠價直銷!多年來我們一直堅持“優質產品、合理價格、貼心服務”的理念,努力為客戶提供高品質的產品和完善的售后服務,歡迎咨詢選購!本文中所有文字、數據、圖片僅供參考,如需了解更多的性能參數、結構尺寸、價格等詳情,請聯系我公司,我們竭誠為您服務!
