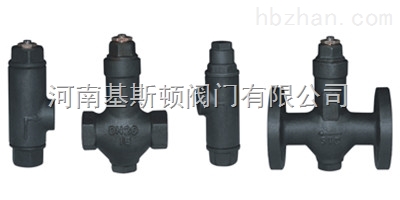

可調波紋管式蒸汽疏水閥CS47H/CS17H
產品簡介：
可調波紋管式蒸汽疏水閥CS47H/CS17H是管線用的疏水閥之一，小體積能任意角度安裝，可在線調節排水溫度。適用于蒸汽主管線，伴熱管網、生活采暖和小型加熱設備。結構獨特、性能優良、排水量大、漏氣量小、排水溫度可調節，過冷度在2℃左右，可排除大量冷空氣和其它不凝汽體，不會產生汽堵現象。可更換內件，易于維修和調整。
工作原理：
CS47H、CS17H可調波紋管式蒸汽疏水閥的內部結構是一個不銹鋼波紋管為主要動作元件，內充一種汽化溫度低于水飽和溫度的液體。當裝置啟動時，管道出現冷卻凝結水，波紋管內液體處于冷凝狀態，閥心在彈簧的彈力下處于開啟位置。當冷凝水溫度漸漸升高，波紋管內充液開始蒸發膨脹，內壓增高，變形伸長，帶動閥心向關閉方向移動，在冷凝水達到飽和溫度之前，疏水閥完全關閉。閥前始終存有高溫凝結水，無蒸汽泄漏，節能效果好。
河南基斯頓閥門有限公司
156-3906-6906 王經理
http://www.hnjisidun.com/
產品特點：
1、不銹鋼玻紋管堅固耐用，使用壽命長。
2、不受震動、蒸汽壓力波動和水錘的影響。
3、結構簡單，并帶有過濾裝置，方便安裝和維護。
4、閥前始終有凝結水，形成可靠的水封，無蒸汽泄漏。
5、可調整凝結水的排放溫度，利用顯熱，節能效果顯著。
6、可任意角度安裝，不受安裝方位限制，并且排空氣性能優良。
主要規格尺寸：
|
產品型號 |
公稱通徑DNmm |
連接方式 |
使用壓力范圍（Mpa) |
zui高允許溫度℃ |
調整溫度范圍℃ |
閥體材質 |
主要零件材質 |
外形尺寸 |
|||
|
L |
H1 |
H2 |
W |
||||||||
|
TB6 |
15-20 |
內螺紋 |
0.01-1.6 |
220 |
50-180 |
A105 |
SUS3Cr13 |
90 |
109 |
35 |
58 |
|
TB6F |
15-20-25 |
法蘭 |
0.01-1.6 |
220 |
50-180 |
A105 |
SUS3Cr13 |
150-160-230 |
109 |
35 |
58 |
|
TB6W |
15-20 |
承插焊 |
0.01-1.6 |
220 |
50-180 |
A105 |
SUS3Cr13 |
90-95 |
109 |
35 |
58 |
|
TB11 |
15-20<, BR>25 |
內螺紋ZG1/2"-1" |
0.01-1.6 |
220 |
60-190 |
A105 |
SUS3Cr13 |
90-95 |
109 |
35 |
58 |
|
TB11F |
15-20-25 |
法蘭 |
0.01-1.6 |
220 |
60-190 |
A105 |
SUS3Cr13 |
150-160-230 |
109 |
35 |
58 |
|
TB3 |
15-20 |
內螺 |
0.01-1.6 |
350 |
50-190 |
A105 |
SUS3Cr13 |
90 |
85 |
23 |
54 |
|
TB3F |
15-20 |
法蘭 |
0.01-1.6 |
350 |
50-190 |
A105 |
SUS3Cr13 |
150-160 |
85 |
23 |
54 |
|
TB3W |
15-20 |
承插焊 |
0.01-1.6 |
350 |
50-190 |
A105 |
SUS3Cr13 |
90-95 |
85 |
23 |
54 |
|
TB5 |
15-20 |
內螺 |
0.01-2.1 |
350 |
50-200 |
A105 |
SUS3Cr13 |
90-95 |
85 |
23 |
54 |
|
TB5F |
15-20 |
法蘭 |
0.01-2.1 |
350 |
50-200 |
A105 |
SUS3Cr13 |
150-160 |
85 |
23 |
54 |
|
TB5W |
15-20 |
承插焊 |
0.01-2.1 |
350 |
50-200 |
A105 |
SUS3Cr13 |
90-95 |
85 |
23 |
54 |
河南基斯頓閥門有限公司主要生產銷售【可調波紋管式蒸汽疏水閥CS47H/CS17H】，備有大量庫存現貨以出廠價直銷！多年來我們一直堅持“優質產品、合理價格、貼心服務”的理念，努力為客戶提供高品質的產品和完善的售后服務，歡迎咨詢選購！本文中所有文字、數據、圖片僅供參考，如需了解更多的性能參數、結構尺寸、價格等詳情，請聯系我公司，我們竭誠為您服務！
