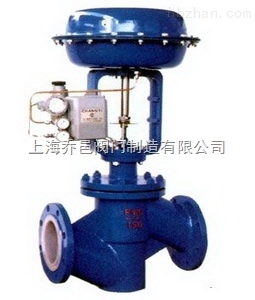

氣動薄膜襯氟調節閥ZJHPF

   日期:2018-07-05     來源:上海喬邑閥門制造有限公司    作者:13817273199    瀏覽:51    評論:0
核心提示:氣動薄膜襯氟調節閥ZJHPF與流體接觸的閥體內壁和閥內組件均采用高壓注塑工藝,襯有能耐腐蝕、耐老化的聚全氟乙丙烯(F46),又采用聚四氟乙烯波紋管密封。ZJHPF氣動薄膜襯氟單座調節閥廣泛適用于對酸、堿等強腐蝕介質和有毒、易揮發等氣體、液體的控制。

上海喬邑閥門制造有限公司是【氣動薄膜襯氟調節閥ZJHPF】生產廠家,備有大量現貨以出廠價銷售!公司恪守“質量*、誠信經營"的宗旨,為客戶提供物美價廉的產品和完善的售后服務,歡迎咨詢選購!



產品詳細介紹:

氣動薄膜襯氟調節閥ZJHPF與流體接觸的閥體內壁和閥內組件均采用高壓注塑工藝,襯有能耐腐蝕、耐老化的聚全氟乙丙烯(F46),又采用聚四氟乙烯波紋管密封。ZJHPF氣動薄膜襯氟單座調節閥廣泛適用于對酸、堿等強腐蝕介質和有毒、易揮發等氣體、液體的控制。

■ 特點

1、耐腐蝕:幾乎能耐所有的介質(包括濃硝酸和王水)的腐蝕。

2、密封性能好:采用波紋管和填料雙重密封,確保無外滲漏。

3、泄漏量小:由于閥芯、閥座采用軟密封,故泄漏量低。

4、配用HA執行機構,輸出力大、結構緊湊。

上海喬邑閥門制造有限公司

138-1727-3199 王經理

http://www.shqyv.com/

ZJHPF氣動薄膜襯氟調節閥

技術參數和性能

■ 閥體

型 式

直通單座球型閥

公稱通徑

G3/4'、20、25、32、40、50、65、80、100、150mm

公稱壓力

PN1.6MPa

法蘭標準

RF

材 料

ZG230-450 襯F46

工作溫度

-40~+180

壓蓋型式

螺栓壓緊式

填 料

V型聚四氟乙烯填料

■ 閥內組件

閥芯型式

單座柱塞型閥芯

流量特性

等百分比特性和線性特性

閥芯材料

2Cr13 襯F46

閥座材料

2Cr13 襯F46

波紋管材料

聚四氟乙烯

■ 執行機構

型 式

ZHA/B多彈簧薄膜執行機構

膜片材料

乙丙橡膠夾尼龍布、丁腈橡膠夾尼龍布

彈簧范圍

20~100、80~240KPa

供氣壓力

140~400KPa

氣源接口

內螺紋M16X1.25

環境溫度

-30~+70

■ 閥作用型式

氣關式(B)—失氣時閥位開(FO);氣開式(K)—失氣時閥位關(FC)

■ 附件

定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

■ 執行機構配置

公稱通徑

20

25

32

40

50

65

80

100

150

執行機構

ZHA/B-22

ZHA/B-23

ZHA/B-34

ZHA/B-45

■ 性能

泄漏量

小于閥額定容量的0.01%,符合ANSI B16.104 IV級

基本誤差%

帶定位器

小于全行程的1%

回 差%

帶定位器

小于全行程的±1%

可調范圍

30:1

■ 額定流量系數Kv、額定行程、配用執行機構型號

公稱通徑 DN

20

25

32

40

50

65

80

100

150

閥座直徑dN

10

12

15

20

25

32

40

50

65

80

100

150

額定Cv值

1.2

2.0

3.2

5.0

8

12

20

32

50

70

100

240

Kv

10

16

25

40

60

■ 流量特性

1、等百分比特性

2、直線特性

■ 允許壓差

供氣壓力

彈簧范圍

允許壓差

公稱通徑

20

25

32

40

50

65

80

100

150

1.4

0.2~1.0

16

8

5

5

3

2.5

2

1.2

0.8

4.0

0.8~2.4

16

16

12

11

7

6.5

4.5

2.8

2.0

■ 外形尺寸

公稱通徑

20

25

32

40

50

65

80

100

150

L

181

184

220

222

254

276

298

352

451

A

285

285

285

285

285

360

360

360

470

H

445

485

495

523

532

697

699

699

817

H1

65

70

80

71

88

102

140

170

190

上海喬邑閥門為您提供專業的【氣動薄膜襯氟調節閥ZJHPF】解決方案,如有任何疑問,我們將盡心盡力為您解答!本文中所有文字、數據、圖片均只適用于參考,若需要了解更多的性能參數、結構尺寸、價格等詳情,請與我們聯系!
