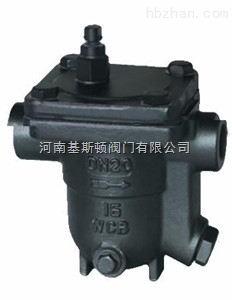

自由浮球式蒸汽疏水閥CS11H
產品簡介：
自由浮球式蒸汽疏水閥CS11H結構簡單，閥腔內唯一的動作元件---不銹鋼空心浮球，采用高精度研磨工藝制造，整個球面均可做密封面，工作時無集中磨損，使用壽命長；閥腔內無易損件，可靠性高。研磨后的不銹鋼浮球球圓精度高，密封性好，工作時無新鮮蒸汽泄漏。閥腔內的浮球即是浮子，也是密封件，浮球能根據水位變化而自由調節閥孔的開度，該閥能連續排放凝結水，過冷度≈0℃，工作質量高。
工作原理：
自由浮球式疏水閥工作原理：自由浮球式蒸汽疏水閥的結構簡單，內部只有一個精細研磨的不銹鋼空心浮球，既是浮子又是啟閉件，無易損零件，使用壽命很長。裝置剛起動時，管道內出現空氣和低溫冷凝水，手動排空氣閥能迅速排除不凝結氣體。疏水閥開始進入工作狀態。低溫冷凝水流進疏水閥，這時閥腔內的浮球隨凝結水液位的高低而升降，自動調節閥孔的開度，能連續的(不是間斷)排放凝結水。由于自由浮球式疏水閥的閥座孔總是處于凝結水液位以下，形成水封，水汽自然分離,工作時達到無蒸汽泄漏。該閥的zui小工作壓力為0.01Mpa，從0.01Mpa至zui高工作壓力范圍內不受溫度和工作壓力波動的影響，能連續工作,其zui小過冷度約為0℃，由于該閥能自動、連續地排除凝結水，加熱設備內不會有水積聚，使加熱設備達到zui好換熱效率。是生產工藝加熱設備的zui理想疏水閥之一。
河南基斯頓閥門有限公司
156-3906-6906 王經理
http://www.hnjisidun.com/
主要零部件材料：
|
主要零件 |
材料 |
|
閥體 |
碳鋼 |
|
閥蓋 |
碳鋼 |
|
閥座 |
不銹鋼 |
|
過濾器 |
不銹鋼 |
CS11H自由浮球式蒸汽疏水閥主要連接尺寸：
|
尺寸 |
型號 |
CS11H-16C |
|||||
|
口徑DN |
15 |
20 |
25 |
32 |
40 |
50 |
|
|
L |
150 |
150 |
150 |
270 |
280 |
290 |
|
|
H |
195 |
195 |
195 |
250 |
290 |
300 |
|
|
H1 |
103 |
103 |
103 |
108 |
108 |
108 |
|
CS41H自由浮球式蒸汽疏水閥主要連接尺寸：
|
產品型號 |
口徑 |
尺寸 |
|||||||
|
DN |
L |
H |
D |
D1 |
D2 |
b |
f |
Z-Φd |
|
|
CS41H-16/25/40C-B |
15 |
195 |
195 |
95 |
65 |
45 |
14 |
2 |
4-Φ14 |
|
20 |
195 |
200 |
105 |
75 |
55 |
14 |
2 |
4-Φ14 |
|
|
25 |
215 |
225 |
115 |
85 |
65 |
14 |
2 |
4-Φ14 |
|
|
CS41H-16/25/40C-D |
25 |
270 |
245 |
115 |
85 |
65 |
14 |
2 |
4-Φ14 |
|
32 |
270 |
250 |
135 |
100 |
78 |
16 |
2 |
4-Φ18 |
|
|
40 |
280 |
290 |
145 |
110 |
85 |
16 |
3 |
4-Φ18 |
|
|
50 |
290 |
300 |
160 |
125 |
100 |
16 |
3 |
4-Φ18 |
|
|
CS41H-16/25C-F |
50 |
410 |
380 |
160 |
125 |
100 |
16 |
3 |
4-Φ18 |
|
65 |
410 |
380 |
180 |
145 |
120 |
18 |
3 |
4-Φ18 |
|
|
80 |
430 |
420 |
195 |
160 |
135 |
20 |
3 |
8-Φ18 |
|
|
100 |
430 |
440 |
215 |
180 |
155 |
20 |
3 |
8-Φ18 |
|
|
125 |
480 |
510 |
245 |
210 |
185 |
22 |
3 |
8-Φ18 |
|
|
150 |
480 |
510 |
280 |
240 |
210 |
24 |
3 |
8-Φ23 |
|
CS41H、CS11H自由浮球式蒸汽疏水閥排量表：
|
型號 |
通徑 (mm) |
zui高工作壓力 |
不同壓差 (△P)下的排水量（Kg/h) |
||||||||||||
|
0.5 |
0.2 |
0.4 |
0.6 |
0.8 |
1.0 |
1.2 |
1.6 |
2.0 |
2.5 |
3.0 |
3.5 |
4.0 |
|||
|
CS11H-16 |
15 |
0.4 |
310 |
500 |
620 |
|
|
|
|
|
|
|
|
|
|
|
0.8 |
260 |
390 |
500 |
550 |
580 |
|
|
|
|
|
|
|
|
||
|
1.2 |
300 |
340 |
370 |
400 |
430 |
460 |
490 |
|
|
|
|
|
|
||
|
1.6 |
260 |
290 |
320 |
350 |
380 |
410 |
440 |
470 |
|
|
|
|
|
||
|
CS11H-16 |
15 |
0.4 |
490 |
750 |
980 |
|
|
|
|
|
|
|
|
|
|
|
0.8 |
430 |
650 |
760 |
820 |
890 |
|
|
|
|
|
|
|
|
||
|
1.2 |
400 |
510 |
570 |
620 |
700 |
760 |
820 |
|
|
|
|
|
|
||
|
1.6 |
|
390 |
450 |
510 |
570 |
620 |
700 |
760 |
|
|
|
|
|
||
|
2.5 |
|
|
|
280 |
340 |
380 |
440 |
500 |
560 |
620 |
|
|
|
||
|
4.0 |
|
|
|
|
|
|
290 |
330 |
380 |
430 |
480 |
520 |
560 |
||
|
CS41H-16 |
25 |
0.4 |
1850 |
2500 |
2980 |
|
|
|
|
|
|
|
|
|
|
|
0.8 |
1250 |
1900 |
2100 |
2450 |
2750 |
|
|
|
|
|
|
|
|
||
|
1.2 |
900 |
1450 |
1650 |
1900 |
2100 |
2250 |
2400 |
|
|
|
|
|
|
||
|
1.6 |
|
1200 |
1560 |
1450 |
1450 |
1650 |
1750 |
2100 |
|
|
|
|
|
||
|
2.5 |
|
|
|
700 |
850 |
950 |
1050 |
1200 |
1350 |
1650 |
|
|
|
||
|
4.0 |
|
|
|
|
|
700 |
750 |
800 |
860 |
920 |
980 |
1050 |
1150 |
||
|
CS41H-16 |
40 |
0.4 |
2800 |
4250 |
5800 |
|
|
|
|
|
|
|
|
|
|
|
0.8 |
1800 |
2980 |
3650 |
4250 |
4750 |
|
|
|
|
|
|
|
|
||
|
1.2 |
|
2500 |
3000 |
3450 |
3900 |
4100 |
4500 |
|
|
|
|
|
|
||
|
1.6 |
|
2150 |
2650 |
3000 |
3300 |
3600 |
3950 |
4100 |
|
|
|
|
|
||
|
2.5 |
|
|
|
|
2100 |
2650 |
3000 |
3300 |
3650 |
3900 |
|
|
|
||
|
4.0 |
|
|
|
|
|
1000 |
1350 |
1650 |
1950 |
2250 |
2500 |
2750 |
3000 |
||
|
CS41H-16 |
50 150 |
0.4 |
5000 |
8500 |
11500 |
|
|
|
|
|
|
|
|
|
|
|
0.8 |
4200 |
6200 |
7800 |
8900 |
9500 |
|
|
|
|
|
|
|
|
||
|
1.2 |
2200 |
3600 |
4700 |
5500 |
6200 |
6800 |
7600 |
|
|
|
|
|
|
||
|
1.6 |
|
3600 |
4400 |
5000 |
5400 |
5900 |
6100 |
6800 |
|
|
|
|
|
||
|
2.5 |
|
|
|
3200 |
3600 |
3900 |
4200 |
4700 |
5100 |
5400 |
|
|
|
||
|
4.0 |
|
|
|
|
|
2850 |
3000 |
3250 |
3700 |
3950 |
4050 |
4400 |
5000 |
||
