HTS氣動單座調節閥

   日期:2019-04-05     來源:上海含益閥門    作者:上海含益閥門    瀏覽:79    評論:0
核心提示:HTS 單座調節閥是一種頂導向結構的調節閥,閥體流體通道呈 S 流線型,壓降損失小,流量大, 可調范圍廣,流量特性曲線精度高,閥芯導向面積大,抗振性好。調節閥配用多彈簧式薄膜執行機構,結構緊湊,輸出力大。可用于控制各種不同壓力和溫度的流體。

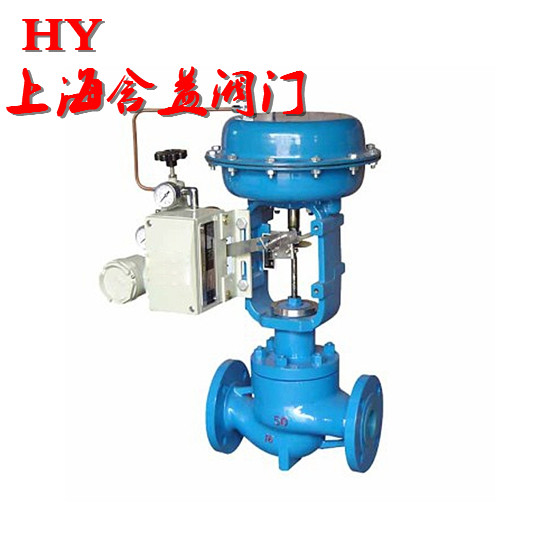

HTS氣動單座調節閥,氣動單座調節閥_副本
 HTS 單座調節閥是一種頂導向結構的調節閥,閥體流體通道呈 S 流線型,壓降損失小,流量大, 可調范圍廣,流量特性曲線精度高,閥芯導向面積大,抗振性好。調節閥配用多彈簧式薄膜執行機構,結構緊湊,輸出力大。可用于控制各種不同壓力和溫度的流體。
技術參數和性能
型 式 直通單座鑄造球型閥
公稱通徑 40~200mm
公稱壓力 ANSI 125、150、300、600
JIS 10
、16、20、30、40K PN 1.6、4.0、6.4MPa
連接型式 法蘭式:FF、RF、RJ 和 LG
標準按 ANSI B16.5,JIS B2201
 JB/T79.1 PN1.6MPa,JB/T79.2
凹凸面
焊接式:嵌接焊 SW(40~50mm) 對接焊 BW(65~200mm)
材 料 HT200 ZG25 ZG1Cr18Ni9 ZG0Cr17Ni12Mo2   1.25Cr0.5Mo 5.0Cr0.5Mo    SCPH21 SCPH61 Ti
上閥蓋常溫型(P):-17~+230℃
伸長I型(E1): -45~-17℃,+230~+566℃
伸長II型(E2): 整體式(E2I):-100~-45℃
焊接式(E2W): -196~-100℃
壓蓋型式 螺栓壓緊式
填 料 V 型聚四氟乙烯填料,含浸聚四氟乙烯石棉填料,石棉編織填料。

閥內組件
閥芯型式 上導向單座柱塞型閥芯。
流量特性 高精度流量特性,參考圖 2;高容量流量特性,參考圖 1;
快開特性:快開閥芯。
工作范圍 軟閥座的工作溫度和壓差參考圖 3

司太萊堆焊的工作溫度和壓差參考圖 4
材 料 1Cr18Ni9Ti 0Cr17Ni12Mo2 司太萊堆焊

執行機構
型 式 HA 多彈簧式薄膜執行機構
膜片材料 乙丙橡膠夾尼龍 彈簧范圍 0.02~0.10,0.08~0.24MPa 供氣壓力 0.14,0.16, 0.28MPa
氣源接頭 Rc 1/4
環境溫度 -30~+70℃
備注:該閥也可配用 VA5 或 VA6 和 VP 執行機構
閥作用型式 氣——開式,氣——關式。
附 件 定位器、手輪機構、氣動閥位傳送器等。


性 能
泄 漏 量 金屬閥座:符合標準 ANSI B16.104 IV 級、小于額定的 Cv 的 0.01%
聚四氟乙烯閥座:符合標準 ANSI B16.104 VI 級,小于額定的 Cv 的 10-7。司太萊堆 焊閥座,小于額定 Cv 的 Cv10-7(快開閥芯)
回 差 1%(帶定位器) 3%(不帶定位器)
線 性 ±1%(帶定位器) ±5%(不帶定位器)備注:采用標準的 V 型聚四氟乙烯填料。
