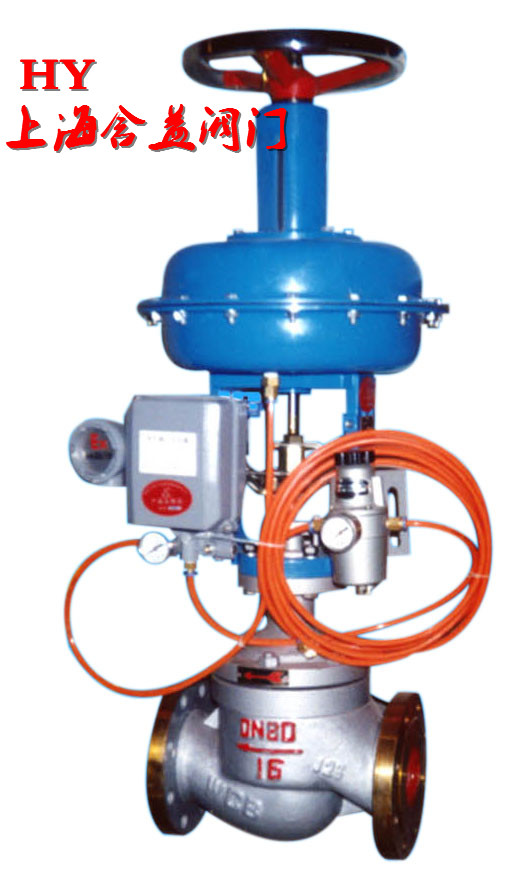

KLP系列氣動快裝單座調節閥采用頂部導向不平衡式結構，高強度、重荷載、S流線型通道、壓降損失小、流量系數大、可調范圍廣、流量特性精度高。該調節閥適用于重荷載，普通或惡劣的工況，關閉嚴密，適應于對各種壓力和溫度的流體或氣體的控制，適配各種執行器，起調節作用?？煅b式閥籠壓緊閥座設計，減小側向負載和閥芯振動、減小摩擦，延長了控制閥使用壽命。流開式設計，介質流向趨向于控制閥開啟的方向，微小流量狀態可控性好。根據工況可選擇降噪音、抗氣蝕的特殊閥籠.
※產品規范
|
規范名稱 |
工業控制閥 |
結構長度 |
法蘭標準 |
氣動調節閥 |
壓力溫度等級 |
|
國際標準 |
IEC?60534-1 |
IEC?60534-3-1 |
ASME?B16.5 |
IEC?60534-4 |
ASME?B16.34 |
|
國家標準 |
GB/T17213 |
GB/T17213.3 |
JB/T79、HG/T20592等 |
GB/T4213 |
GB/T9131 |
※閥本體主要參數
|
形????式 |
頂導向直通單座閥 |
|
公稱通徑 |
DN20～DN300 |
|
公稱壓力 |
PN16、40、63、100，ANSI?CL150、300、600 |
|
閥體閥蓋材質 |
WCB、WC6、WC9、CF8、CF8M、HC276、Ti合金等 |
|
閥內件材質 |
304、316、HC276、Ti合金等 |
|
填????料 |
聚四氟乙烯V形、柔性石墨、聚四氟乙烯盤根、柔性石墨夾鎳絲 |
|
執行機構 |
氣動、電動、液動 |
|
與執行器連接 |
螺栓壓緊式、圓螺母鎖緊式 |
|
閥蓋類型 |
標準型、高溫型、低溫型、波紋管型 |
|
連接方式? |
法蘭型（RF、MFM、RJ）、焊接型（SW、BW） |
|
法蘭距 |
見下表 |
|
工作溫度 |
-29～+230(標準)、+230～+560(中高溫)、-30～-196(低溫、超低溫) |
|
泄漏等級 |
ANSI?B16.104?IV、VI、零泄漏 |
|
流量特性 |
等百分比、線性、開關 |
|
固有可調比 |
50:1 |
